Vakuum-HF-Relais Siemens VR 421-analog P2D-2V

Kurze technische Beschreibung des Vakuum-Leistungsschalters P2D-2V 12A 5kV
P2D-2V 12A 5kV

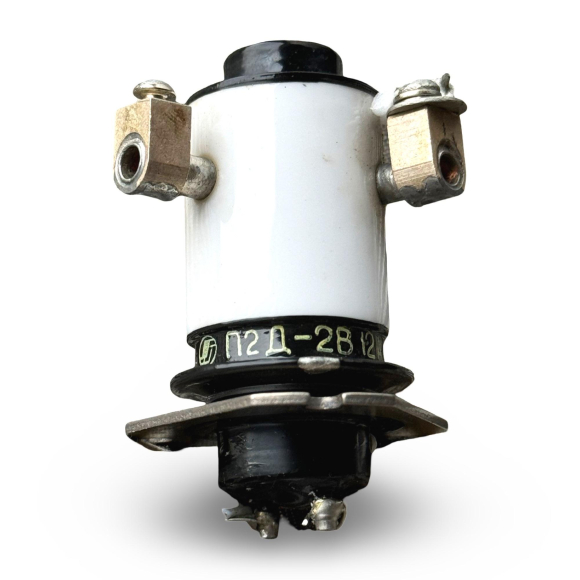

Vakuumschalter (Vakuumrelais) P2D-2V einpolig, doppelseitig, ausgelegt für den Betrieb in Hochfrequenzkreisen mit Spannungen bis 5 kV im stromlosen Schaltbetrieb mit Durchgangsstrom bis 12 A bei Frequenzen bis 80 MHz.
Vakuumrelais werden in stationären und mobilen Kommunikationsgeräten, in elektronischen Gegenmaßnahmensystemen, in Radarstationen und anderen speziellen Funkgeräten verwendet.
Betriebsart: kontinuierlich.
Klimaversion: „B“ – Allklima gemäß GOST 15150-69.
Das Vakuum-Relais P2D-2V kann bei Umgebungstemperaturen von -60 bis +125 °C und einer relativen Luftfeuchtigkeit von 98 % bei einer Temperatur von +35 °C betrieben werden.
Vibrationsbeständig im Frequenzbereich von 55-500 Hz bei Beschleunigungen bis 10 g und mehrfachen Stoßbelastungen bis 20 g.
Die Mindesthaltbarkeit des Vakuumrelais P2D-2V in beheizten und klimatisierten Lagerräumen sowie beim Einbau in geschützte Geräte oder in geschützten Ersatzteilsets beträgt mindestens 8 Jahre.
Technische Bedingungen:
OZ0.360.018TU.
Wichtigste technische und betriebliche Eigenschaften des P2D-2V:
• Arbeitsspannung (effektiv) bei 30 MHz …… 5 kV
• Nennstrom bei 30 MHz …… 12 A
• Freigabespannung …… 3 V
• Reaktionszeit …… 15 ms
• Elektrischer Widerstand der Kontakte …… 0,012 Ohm
• Wicklungswiderstand …… 240 Ohm
• Temperaturbereich …… -60… +125 °C
